    产品简介

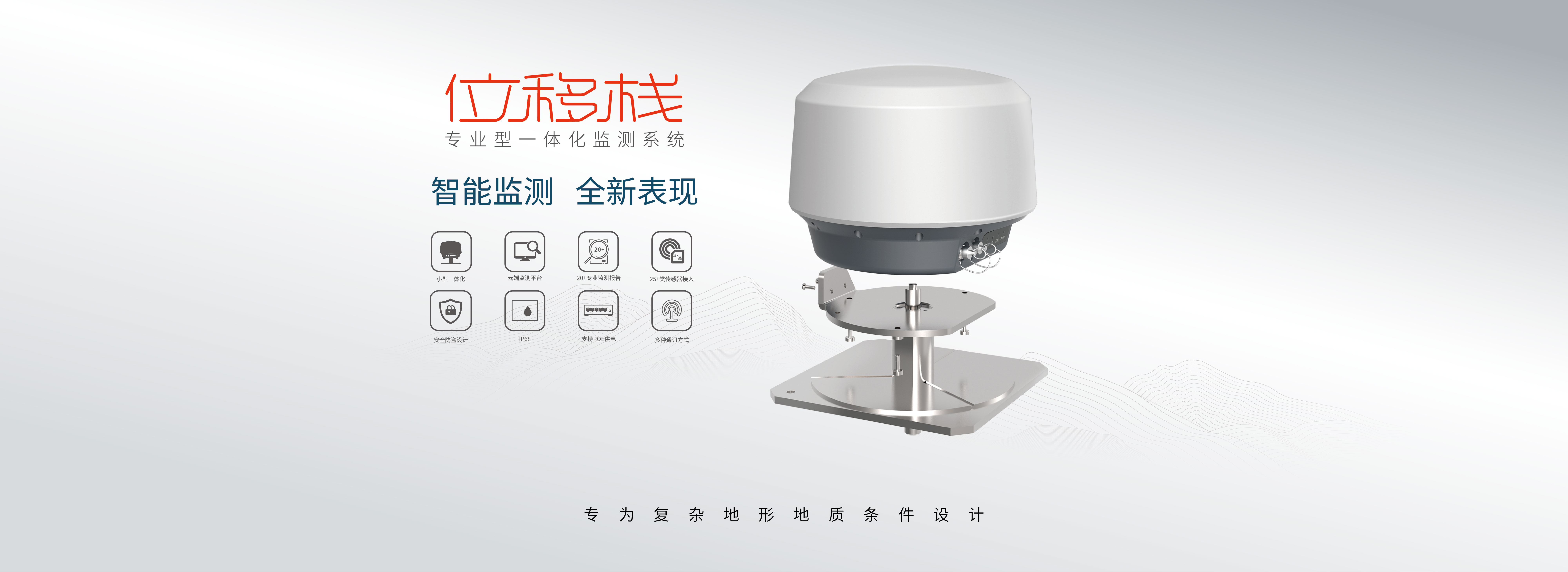

    位移栈（MR1）专业型一体化监测系统，专为复杂地形地质条件设计，是集便携式程度高、通用性强、可靠耐用等全方位工业特质于一体的技术组合装备。其高性能、稳定性的静态数据记录功能。该产品适用于地质灾害监测、电力杆塔监测、尾矿库监测、桥梁监测、水库大坝监测、公路、铁路边坡等各行业的变形监测领域，为安全保驾护航。


    我要咨询 返回列表


    该产品适用于多个场景下的表面位移形变监测，比如国土行业地质灾害变形体的地表位移形变监测、水利行业水库大坝坝体表面位移形变监测、交通行业边坡坡体位移形变监测、矿山行业矿山边坡、排土场、尾矿库坝体矿区沉降等位移形变监测、房屋形变监测等。

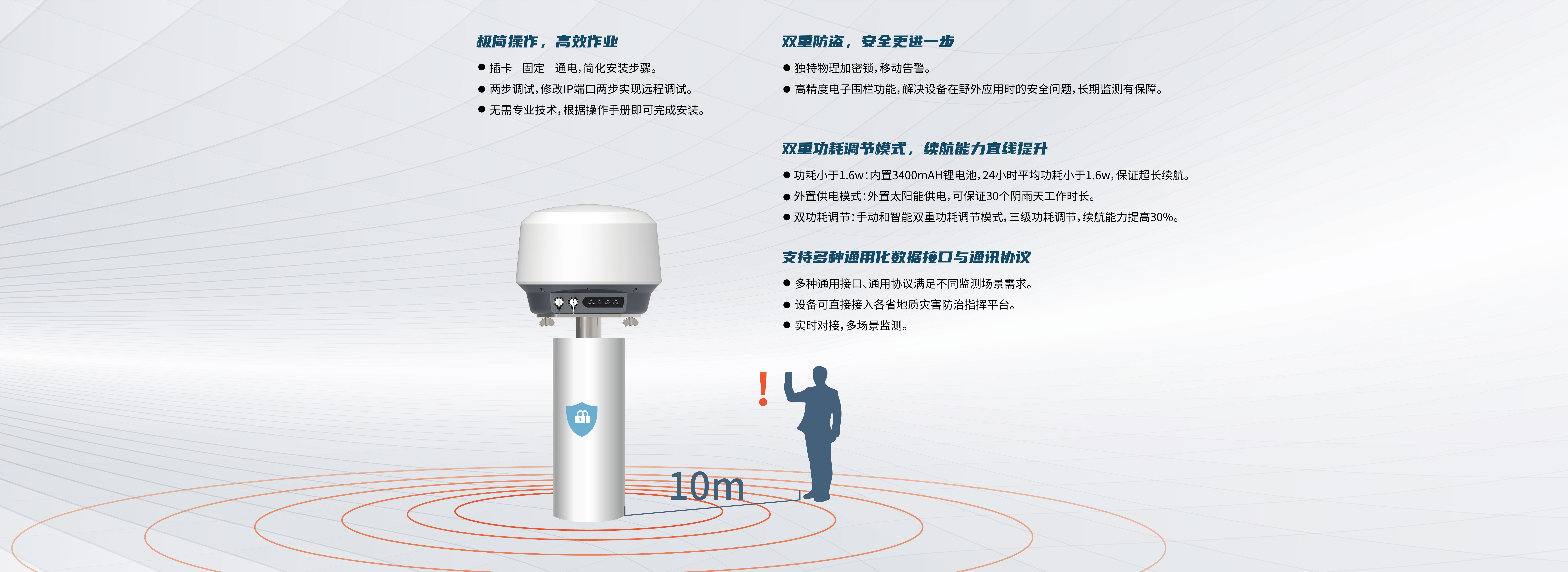

    • 安全防盗，支持电子围栏、硬件防盗多种防护方案，保障安全

    • 未经滤波、未平滑的伪距测量数据，用于低噪音、低多路径误差、低时域相关性和高动态响应

    • 采用eSIM卡技术，内嵌eSIM芯片，不用插卡，实时提供网络资源，保障主机网络作业持续在线

    • 支持动态调整监测频率，MEMS传感器触发功能

    • 支持STH、RINEX2.X、RINEX3.X自由切换

    • 支持TCP/IP数据流，包括Server、Caster和Client三种模式，支持HTTP、HTTPS、FTP等服务；支持多路独立串口数据流，可以输出导航定位数据、原始观测数据、差分；Bluetooth 4.0蓝牙，支持2.4GHz连接；2.4GHz IEEE 802.11b/g/n支持热点和客户端模式；4G全网通（电信、移动、联通）

    • 具备POE供电，支持IEEE 802.3at、1个USB接口；USB Host、USB Device、1个RS232串口，支持外接多类传感器、1个SIM卡接口、1个GNSS天线输入接口

    技术指标

    GNSS性能

    440通道

    BDS(北斗)

    同步B1I、B2I、B3I、B1C、B2a

    GPS

    同步L1C/A、L2C、L2E、L5

    GLONASS

    同步L1、L2、L3

    GALILEO

    同步E1、E5、E7

    SBAS

    WAAS/EGNOS/MSAS

    未经滤波、未平滑的伪距测量数据，用于低噪音、低多路径误差、低时域相关性和高动态响应

    噪音极低的GNSS载波相位测量，1赫兹带宽内的精度<1毫米

    安全防盗，支持电子围栏、硬件防盗多种防护方案，保障安全

    采用eSIM卡技术，内嵌eSIM芯片，不用插卡，实时提供网络资源，保障主机网络作业持续在线

    内置温度传感器，采用智能温控技术，实时监控与调节主机温度

    支持动态调整监测频率，MEMS传感器触发功能

    初始化时间

    首次定位时间小于60秒（冷启动）

    可靠性

    ＞99.9%

    定位精度

    静态平面

    ±2.5mm+0.5ppm

    静态高程

    ±5mm+0.5ppm

    动态平面

    ±8mm+1ppm

    动态高程

    ±15mm+1ppm

    数据存储、输出

    内存

    标配16G高速内存,可支持扩展512G

    定位输出

    0.05HZ 、0.1HZ 、0.2HZ 、1Hz、2Hz、5Hz、10Hz、20Hz (取决于安装选项)，高达20Hz原始测量与定位输出

    差分输出

    RTCM2.X、RTCM3.X

    导航输出

    ASCII:NMEA-0183 GSV、AVR、RMC、HDT、VGK、VHD、ROT、GGK、GGA、GSA、ZDA、VTG、GST、PJT、PJK、BPQ、GLL、GRS、GBS以及二进制

    定制输出

    提供二次开发包，开放OpenSIC观测数据格式以及交互接口定义用于二次开发

    存储格式

    支持STH、RINEX2.X、RINEX3.X自由切换

    数据检索

    HTTP、HTTPS下载、FTP数据上传、下载

    文件命令方式多样，支持8路数据同时存储，可同时存储多种采样率的数据

    数据传输

    以太网

    支持TCP/IP数据流，包括Server、Caster和Client三种模式，支持HTTP、HTTPS、FTP等服务

    串口修正数据

    支持多路独立串口数据流，可以输出导航定位数据、原始观测数据、差分

    蓝牙

    Bluetooth 4.0蓝牙，支持2.4GHz连接

    WIFI

    2.4GHz IEEE 802.11b/g/n支持热点和客户端模式

    移动通讯

    4G全网通（电信、移动、联通）

    电气特性

    外接供电

    9V-36V直流电源的输入，提供两路电源输入接口，带过压过流保护

    内置电池

    内置大容量锂电池，12V外接供电时自动充电

    设备接口

    前面板具备状态指示灯，包括电源、蓝牙、记录、数据链

    1个网络数据链天线接口

    1个POE，支持以太网供电，支持IEEE 802.3at

    1个USB接口；USB Host、USB Device

    1个RS232串口，支持外接多类传感器

    1个SIM卡接口

    1个GNSS天线输入接口

    物理指标

    尺寸

    199mm直径 *151.6mm高

    重量

    2.25kg

    安全防护

    防静电

    可抵抗8kV静电冲击

    防浪涌

    可抵抗4kV浪涌冲击

    防震

    坚固镁合金外壳，抗1.2米自然跌落

    防水

    用水冲洗无任何伤害

    防尘

    完全防止粉尘进入

    等级

    IP68

    工作环境

    工作温度

    －40℃～+85℃

    操作温度

    －40℃～+85℃

    工作湿度

    相对湿度， 100%（防冷凝）

    设备参数会根据实际情况发生变动，如有需求，请联系厂家
